Mũi khoan PDC thân nền dùng cho khoan giếng dầu

Mũi khoan PDC thân nền dùng cho khoan giếng dầu

Mũi khoan PDC thân nền dùng cho khoan giếng dầu là dụng cụ khoan chuyên dụng được thiết kế để phá vỡ và tạo lỗ trong các tầng địa chất khi thi công giếng dầu khí. Sản phẩm sử dụng các cutter PDC (Polycrystalline Diamond Compact – kim cương đa tinh thể dạng compact) có độ cứng và khả năng chống mài mòn cao, phù hợp với nhiều điều kiện khoan địa chất khác nhau.

Trong hệ thống khoan dầu khí, mũi khoan công nghiệp giữ vai trò trực tiếp tạo đường kính và hình dạng của giếng khoan. Tùy thuộc vào đặc điểm địa tầng, độ cứng của đá, chiều sâu và phương pháp khoan, mũi khoan cần được lựa chọn với cấu hình cutter, số lượng cánh và thiết kế thủy lực phù hợp.

Mũi khoan PDC là gì?

PDC là viết tắt của Polycrystalline Diamond Compact, một loại vật liệu cắt được tạo thành từ lớp kim cương đa tinh thể liên kết với nền carbide tungsten. PDC kết hợp độ cứng cao của kim cương với độ bền cơ học của nền carbide, tạo ra khả năng cắt và chống mài mòn tốt.

Khác với các loại mũi khoan sử dụng cơ chế nghiền hoặc đập phá đá chủ yếu, mũi PDC sử dụng các cutter để cắt và bóc tách vật liệu đá trong quá trình quay. Thiết kế này cho phép mũi khoan hoạt động hiệu quả trong nhiều loại địa tầng phù hợp.

Các cutter PDC thường được bố trí trên bề mặt làm việc của mũi khoan theo những vị trí và góc nghiêng khác nhau. Khi mũi quay, cutter tiếp xúc với đá và tạo ra quá trình phá đá liên tục.

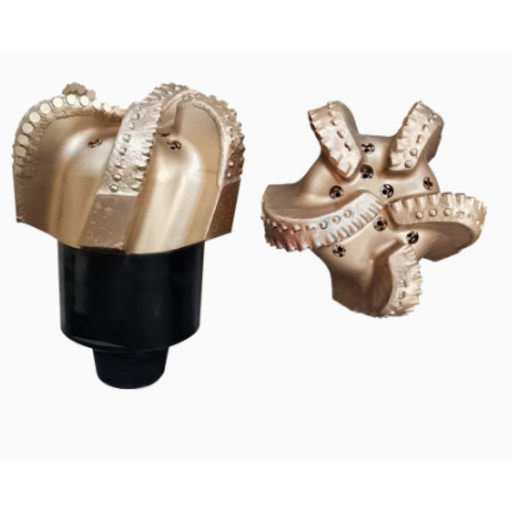

Cấu tạo mũi khoan PDC thân nền

Mũi khoan PDC thân nền thường gồm nhiều bộ phận được thiết kế đồng bộ nhằm đáp ứng yêu cầu về độ bền và hiệu suất khoan.

Thân mũi khoan

Thân mũi là phần kết cấu chính, có nhiệm vụ giữ các cutter và kết nối mũi khoan với hệ thống cần khoan. Tùy thiết kế, thân mũi có thể được chế tạo từ vật liệu phù hợp với điều kiện làm việc và yêu cầu chịu tải.

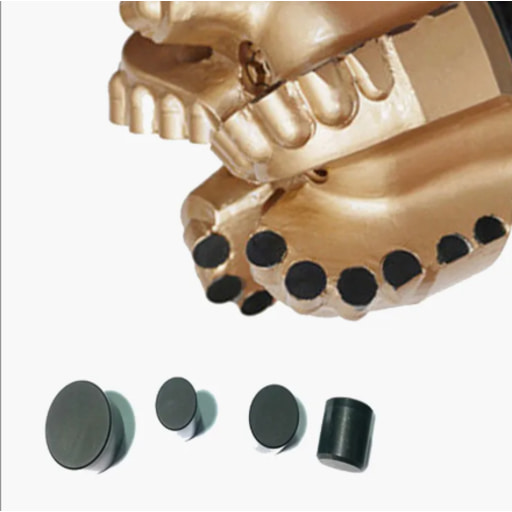

Cutter PDC

Cutter là bộ phận trực tiếp tiếp xúc với đá. Các phần tử PDC có độ cứng cao giúp thực hiện quá trình cắt và phá vỡ đất đá trong quá trình khoan.

Kích thước, số lượng và vị trí bố trí cutter ảnh hưởng trực tiếp đến khả năng phá đá, độ ổn định và tuổi thọ của mũi.

Cánh mũi khoan

Các cutter được bố trí trên những cánh của mũi khoan. Số lượng cánh có thể khác nhau tùy theo thiết kế và mục đích sử dụng. Cấu hình cánh cần đảm bảo khả năng tiếp xúc với đá đồng thời tạo đủ không gian cho dòng dung dịch khoan lưu thông.

Hệ thống thủy lực

Các vòi phun trên mũi khoan giúp đưa dung dịch khoan đến khu vực cắt, làm sạch đá vụn và hỗ trợ làm mát cutter. Thiết kế thủy lực phù hợp giúp hạn chế hiện tượng tích tụ mùn khoan quanh vùng làm việc.

Ứng dụng của mũi khoan PDC trong khoan giếng dầu

Mũi PDC được sử dụng trong nhiều công đoạn của hoạt động khoan dầu khí, đặc biệt tại những tầng địa chất có đặc tính phù hợp với cơ chế cắt của PDC.

Một số ứng dụng phổ biến gồm:

• Khoan giếng dầu.
• Khoan giếng khí.
• Khoan các đoạn địa tầng tương đối đồng nhất.
• Khoan xuyên qua các tầng đá có độ cứng từ mềm đến trung bình và một số địa tầng cứng phù hợp.
• Khoan định hướng và khoan ngang.
• Khoan các đoạn giếng yêu cầu tốc độ xuyên cao.

Trong thực tế, hiệu quả của mũi khoan công nghiệp không chỉ phụ thuộc vào vật liệu cutter mà còn liên quan đến thiết kế mũi, tốc độ quay, tải trọng lên mũi, lưu lượng dung dịch khoan và đặc điểm của địa tầng.

Ưu điểm của mũi khoan PDC

Một trong những ưu điểm nổi bật của PDC là khả năng cắt đá liên tục trong quá trình quay. Khi được sử dụng đúng điều kiện, mũi có thể đạt tốc độ xuyên tốt và giảm nhu cầu thay mũi trong một số điều kiện khoan.

Các ưu điểm thường được quan tâm gồm:

• Cutter PDC có độ cứng cao.
• Khả năng chống mài mòn tốt trong điều kiện phù hợp.
• Cơ chế cắt giúp tạo mùn khoan liên tục.
• Có thể thiết kế theo nhiều cấu hình cutter khác nhau.
• Phù hợp với nhiều loại giếng dầu khí.
• Có thể sử dụng trong khoan định hướng và khoan ngang.

Tuy nhiên, PDC không phải lựa chọn phù hợp cho mọi loại địa tầng. Đá rất cứng, có tính mài mòn cao hoặc chứa nhiều lớp đá xen kẽ có thể tạo ra yêu cầu đặc biệt đối với thiết kế cutter và thân mũi.

Thông số cần quan tâm khi lựa chọn

Để lựa chọn đúng mũi khoan công nghiệp cho giếng dầu, cần xem xét nhiều thông số thay vì chỉ dựa vào đường kính mũi.

Ngoài ra, cần xác định chiều sâu giếng, loại đá, độ cứng, độ mài mòn và điều kiện nhiệt độ trước khi lựa chọn sản phẩm.

Lựa chọn mũi khoan PDC phù hợp

Việc lựa chọn mũi khoan công nghiệp cho khoan dầu nên được thực hiện dựa trên dữ liệu địa chất và điều kiện vận hành thực tế. Với địa tầng tương đối đồng nhất, cấu hình PDC phù hợp có thể giúp duy trì tốc độ khoan ổn định.

Ngược lại, nếu địa tầng thay đổi liên tục hoặc xuất hiện các lớp đá có tính chất khác nhau, cần lựa chọn thiết kế có khả năng thích ứng tốt hơn. Các yếu tố như số lượng cánh, kích thước cutter, góc nghiêng cutter và hệ thống thủy lực đều cần được cân nhắc.

Không nên chỉ dựa vào kích thước đường kính để lựa chọn mũi. Hai sản phẩm có cùng đường kính nhưng khác cấu hình cutter và thiết kế thủy lực có thể cho hiệu quả hoàn toàn khác nhau trong cùng một điều kiện khoan.

quocvietsafety cung cấp mũi khoan công nghiệp

quocvietsafety cung cấp các dòng mũi khoan công nghiệp phục vụ khoan dầu khí, khai thác mỏ và các ứng dụng khoan địa chất. Trong đó, mũi khoan PDC thân nền dùng cho khoan giếng dầu là dòng sản phẩm chuyên dụng cho hoạt động khoan có yêu cầu cao về khả năng cắt và độ bền.

Khi cần lựa chọn sản phẩm, khách hàng nên cung cấp đường kính lỗ khoan, loại giếng, đặc điểm địa tầng, loại đá, kết nối ren và điều kiện vận hành. Dựa trên những thông tin này, có thể xác định cấu hình mũi khoan công nghiệp phù hợp hơn với nhu cầu thực tế.
