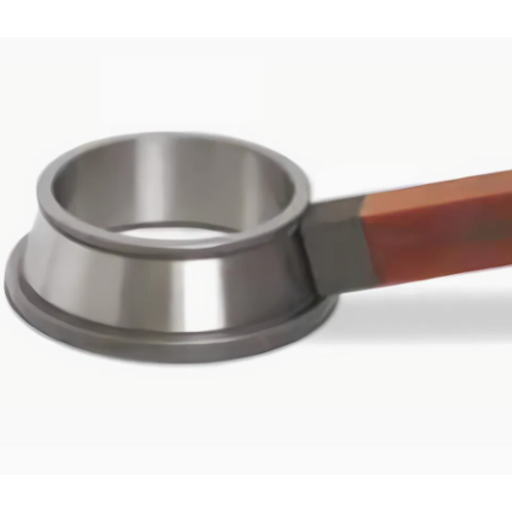

Đá Honing CBN Gia Công Siêu Tinh Vòng Bi – Rãnh Lăn Trong Và Ngoài

Đá honing CBN gia công siêu tinh vòng bi – rãnh lăn trong và ngoài là dụng cụ mài chuyên dụng được sử dụng trong công đoạn gia công tinh và siêu tinh các bề mặt rãnh lăn của vòng bi. Với vật liệu mài CBN (Cubic Boron Nitride) có độ cứng và khả năng chịu mài mòn cao, sản phẩm phù hợp cho các yêu cầu gia công chính xác, đặc biệt đối với vòng bi sử dụng thép ổ lăn đã qua nhiệt luyện.

Đá honing CBN là gì?

Đá honing CBN là loại đá mài sử dụng hạt CBN – Cubic Boron Nitride làm vật liệu mài. CBN có độ cứng rất cao, khả năng giữ hình dạng tốt và thích hợp để gia công các loại thép có độ cứng cao sau nhiệt luyện.

Trong sản xuất và sửa chữa vòng bi, đá honing CBN có thể được sử dụng ở công đoạn gia công tinh hoặc siêu tinh nhằm cải thiện chất lượng bề mặt của rãnh lăn trong và rãnh lăn ngoài.

Khác với công đoạn mài phá hoặc mài thô, honing siêu tinh thường tập trung vào việc cải thiện độ nhẵn và chất lượng lớp bề mặt. Vì vậy, đá honing cần có độ hạt và cấu trúc phù hợp với yêu cầu của từng quy trình gia công.

Ứng dụng gia công rãnh lăn vòng bi

Đá honing CBN được sử dụng trong nhiều công đoạn gia công chính xác liên quan đến vòng bi, đặc biệt là:

• Gia công rãnh lăn vòng bi trong.
• Gia công rãnh lăn vòng bi ngoài.
• Gia công tinh sau công đoạn mài.
• Gia công siêu tinh bề mặt rãnh lăn.
• Hoàn thiện bề mặt tiếp xúc giữa rãnh lăn và con lăn.
• Gia công vòng bi dùng trong ô tô, xe máy và máy móc công nghiệp.
• Gia công vòng bi có yêu cầu cao về độ chính xác và độ nhẵn bề mặt.

Tùy thiết kế máy và quy trình sản xuất, đá honing có thể được chế tạo với hình dạng, kích thước và độ hạt khác nhau để phù hợp với biên dạng rãnh lăn.

Ưu điểm của đá honing CBN

1. Khả năng gia công thép tôi tốt

CBN đặc biệt phù hợp với các vật liệu thép có độ cứng cao. Đây là một trong những lý do CBN được sử dụng trong gia công các chi tiết vòng bi sau nhiệt luyện.

2. Khả năng giữ biên dạng

Trong quá trình honing, hình dạng của đá có ảnh hưởng trực tiếp đến chất lượng bề mặt gia công. Hạt CBN có khả năng chống mài mòn tốt, giúp đá duy trì hình dạng trong quá trình sử dụng.

3. Phù hợp gia công chính xác

Đá honing CBN có thể được lựa chọn với nhiều cấp độ hạt khác nhau để phục vụ từ gia công tinh đến siêu tinh. Việc lựa chọn đúng độ hạt giúp kiểm soát lượng vật liệu lấy đi và chất lượng bề mặt.

4. Cải thiện chất lượng bề mặt

Khi được sử dụng đúng thông số, đá honing CBN có thể hỗ trợ giảm độ nhám, cải thiện độ đồng đều của bề mặt rãnh lăn và hoàn thiện chi tiết sau công đoạn mài.

Một số quy cách tham khảo

Do đá honing CBN cho vòng bi thường được thiết kế theo máy honing, biên dạng rãnh và kích thước vòng bi, thông số thực tế có thể thay đổi theo từng mã sản phẩm. Bảng dưới đây chỉ mang tính tham khảo:

Lưu ý: Các kích thước và độ hạt trong bảng chỉ là thông số tham khảo, không phải quy cách cố định của một mã sản phẩm cụ thể. Với đá honing vòng bi, hình dạng và kích thước đá có thể được thiết kế theo rãnh lăn, đường kính vòng bi và loại máy sử dụng.

Lựa chọn đá honing CBN cho vòng bi

Để lựa chọn đúng loại đá, cần xác định một số thông tin quan trọng.

Thứ nhất là vị trí gia công. Rãnh lăn trong và rãnh lăn ngoài có hình dạng và phương án gá khác nhau, vì vậy không nên chỉ dựa vào kích thước vòng bi để lựa chọn đá.

Thứ hai là kích thước và biên dạng rãnh. Đá cần phù hợp với hình dạng thực tế của rãnh lăn để đảm bảo vùng tiếp xúc và khả năng kiểm soát biên dạng trong quá trình honing.

Thứ ba là vật liệu và độ cứng phôi. Vòng bi thường sử dụng thép có độ cứng cao sau nhiệt luyện. Đây là nhóm vật liệu phù hợp với CBN, tuy nhiên vẫn cần lựa chọn cấp đá và thông số gia công phù hợp.

Thứ tư là yêu cầu về độ nhám. Nếu mục tiêu là gia công siêu tinh, cần lựa chọn độ hạt, chất kết dính và cấu trúc đá phù hợp với yêu cầu bề mặt cuối cùng.

Cuối cùng là loại máy honing. Thông tin về model máy, đầu honing, phương pháp gá đá và khoảng kích thước gia công sẽ giúp xác định quy cách đá chính xác hơn.

Đá honing CBN siêu tinh vòng bi tại quocvietsafety

Đá honing CBN gia công siêu tinh vòng bi – rãnh lăn trong và ngoài phù hợp cho các nhu cầu gia công tinh và hoàn thiện bề mặt rãnh lăn trong lĩnh vực sản xuất, sửa chữa vòng bi và gia công cơ khí chính xác.

Sản phẩm có thể được lựa chọn theo kích thước vòng bi, đường kính rãnh lăn, biên dạng rãnh, vị trí gia công, độ hạt CBN và yêu cầu độ nhám bề mặt.

Liên hệ quocvietsafety để được tư vấn

Để lựa chọn loại đá honing CBN phù hợp, quý khách có thể cung cấp bản vẽ kỹ thuật, kích thước rãnh lăn, hình ảnh đá đang sử dụng, model máy honing hoặc yêu cầu về độ nhám bề mặt.

Liên hệ quocvietsafety để được tư vấn chi tiết về các mặt hàng và giải pháp phù hợp với nhu cầu của bạn.
