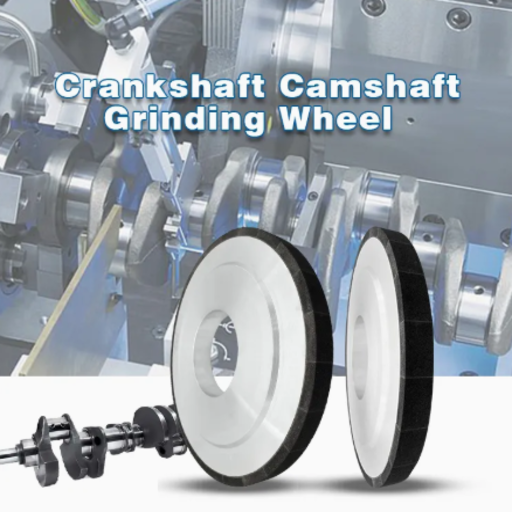

Bánh mài danh cho trục khuỷu trục cam

Bánh mài dành cho trục khuỷu và trục cam là dòng đá mài chuyên dụng được sử dụng trong gia công cơ khí chính xác, sửa chữa và phục hồi các chi tiết quan trọng của động cơ. Sản phẩm được thiết kế để mài các bề mặt làm việc như cổ trục khuỷu, cổ biên, cổ trục cam và các bề mặt định hình trên trục cam, giúp đưa chi tiết về kích thước yêu cầu và cải thiện độ chính xác bề mặt.

Trong quá trình làm việc, trục khuỷu và trục cam phải chịu tải trọng, ma sát và tốc độ quay liên tục. Vì vậy, các bề mặt làm việc cần đạt yêu cầu cao về độ tròn, độ đồng tâm, kích thước và độ nhẵn bề mặt. Việc lựa chọn đúng bánh mài có ảnh hưởng trực tiếp đến chất lượng chi tiết sau gia công, năng suất mài và tuổi thọ của bánh mài.

Đặc điểm của bánh mài trục khuỷu, trục cam

Bánh mài được chế tạo từ các loại hạt mài và chất kết dính khác nhau nhằm đáp ứng nhiều điều kiện gia công. Tùy theo vật liệu của trục và yêu cầu hoàn thiện, có thể sử dụng Aluminum Oxide (Al₂O₃), CBN hoặc các loại hạt mài chuyên dụng.

Bánh mài Aluminum Oxide thường được sử dụng để mài các loại thép và thép hợp kim thông dụng. Loại bánh mài này có khả năng cắt tốt, phù hợp với nhiều công đoạn mài thô và mài tinh.

Bánh mài CBN (Cubic Boron Nitride) có độ cứng và khả năng chịu nhiệt cao, thường được lựa chọn khi gia công các loại thép tôi cứng, thép hợp kim và các chi tiết yêu cầu độ chính xác cao. CBN đặc biệt phù hợp với các công đoạn mài chính xác sau nhiệt luyện.

Ứng dụng trong gia công trục khuỷu

Đối với trục khuỷu, bánh mài thường được sử dụng để gia công:

• Cổ chính trục khuỷu.
• Cổ biên trục khuỷu.
• Các bề mặt cần phục hồi kích thước sau quá trình sử dụng.
• Gia công sửa chữa trục khuỷu động cơ ô tô, xe tải và máy công nghiệp.

Trong quá trình mài cổ trục, bánh mài cần duy trì khả năng cắt ổn định để tạo ra bề mặt có độ chính xác cao. Khi phục hồi trục khuỷu, người vận hành có thể mài xuống kích thước sửa chữa phù hợp rồi sử dụng bạc có kích thước tương ứng.

Ứng dụng trong gia công trục cam

Bánh mài trục cam được sử dụng để gia công các vị trí làm việc của trục cam, đặc biệt là cổ trục và biên dạng cam. Đây là những vị trí yêu cầu độ chính xác cao vì biên dạng cam ảnh hưởng trực tiếp đến thời điểm và hành trình đóng mở xupáp.

Tùy thiết kế máy và quy trình gia công, bánh mài có thể được chế tạo với biên dạng, kích thước và thông số kỹ thuật riêng để phù hợp với từng loại trục cam.

Bảng kích thước tham khảo

Kích thước bánh mài cần được lựa chọn theo máy mài và yêu cầu gia công thực tế. Một số kích thước phổ biến có thể tham khảo:

Lưu ý: Bảng trên là kích thước tham khảo. Kích thước thực tế cần xác định theo model máy mài, tốc độ quay tối đa, đường kính trục gá, chiều rộng vùng mài và yêu cầu của chi tiết. Không nên lựa chọn bánh mài chỉ dựa vào đường kính ngoài.

Thông số cần quan tâm khi lựa chọn

Khi đặt bánh mài cho trục khuỷu hoặc trục cam, cần xác định đầy đủ:

• Đường kính ngoài (D).
• Chiều rộng bánh mài (T).
• Đường kính lỗ (H).
• Loại hạt mài: Aluminum Oxide, CBN...
• Độ hạt: lựa chọn theo công đoạn mài thô hoặc mài tinh.
• Độ cứng bánh mài.
• Loại chất kết dính.
• Tốc độ quay tối đa.
• Biên dạng bánh mài, nếu gia công trục cam hoặc bề mặt định hình.
• Model và thông số của máy mài trục khuỷu/trục cam.

Việc lựa chọn đúng độ hạt và độ cứng giúp bánh mài duy trì khả năng cắt ổn định, hạn chế hiện tượng cháy bề mặt, rung hoặc tạo sai lệch kích thước trong quá trình gia công.

quocvietsafety cung cấp bánh mài trục khuỷu, trục cam

quocvietsafety cung cấp bánh mài chuyên dụng cho gia công trục khuỷu, trục cam và các chi tiết dạng trục với nhiều kích thước, loại hạt mài và thông số kỹ thuật khác nhau. Sản phẩm có thể được lựa chọn theo yêu cầu của từng máy mài và vật liệu chi tiết.

Khi cần đặt bánh mài, khách hàng nên cung cấp kích thước D × T × H, loại máy, vật liệu trục, công đoạn mài và hình ảnh bánh mài cũ hoặc mã bánh mài. Đây là những thông tin quan trọng để xác định đúng sản phẩm, tránh tình trạng bánh mài không tương thích với máy hoặc không phù hợp với vật liệu cần gia công
